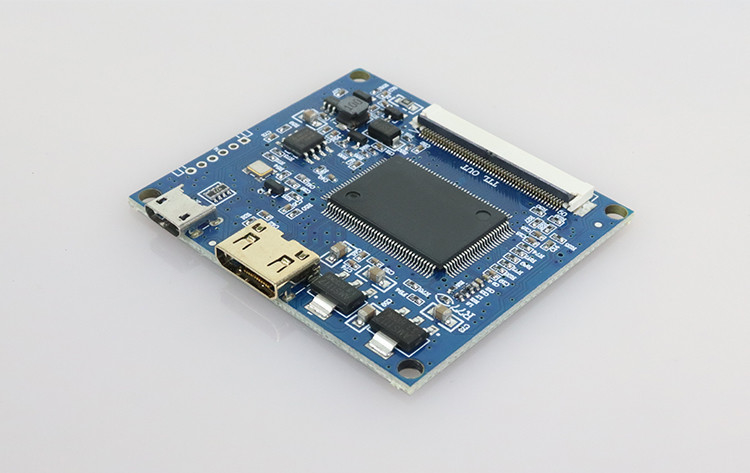

at043tn24.v.1 Mirco USB hd mi vga rgb Anschluss Universalantriebsbrett
Das Aussehen, die Größe und die Funktion der PCB-Produkte sind genau gleich, aber die LCD-Bildschirmmodelle sind anders:
| Fahrplank Modell | Beschreibung der Funktion | Anmerkung |
| PCB800850 | Unterstützung von 3,5-Zoll-LCD | Definitionsbezug LQ035NC111 |
| PCB800851 | Unterstützung für 4,3-Zoll-40P-LCD | Definitionsbezug AT043TN24V.1 |
| PCB800852 | Unterstützung von 50PIN-LCD | Definitionsbezug AT070TN92 |
| PCB800853 | Unterstützung von 40PIN-LCD | Definitionsbezug EJ070NA-01J |

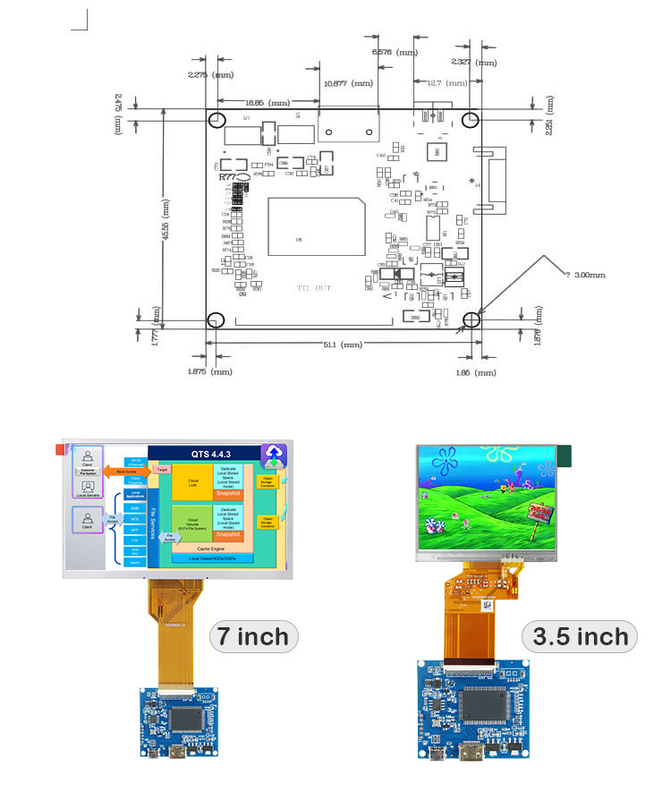

| Abmessungen: 52 mm*46 mm*6 mm | ||

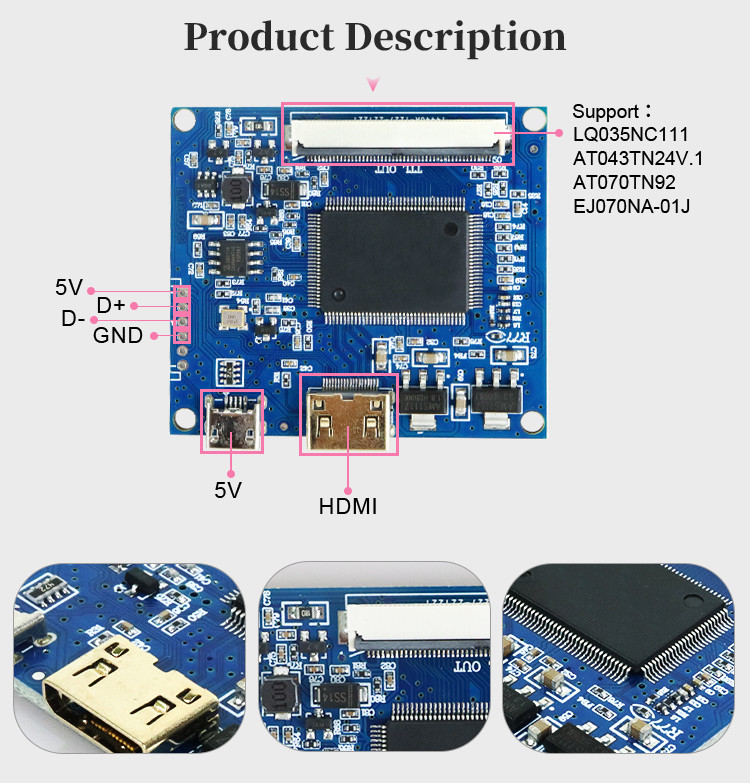

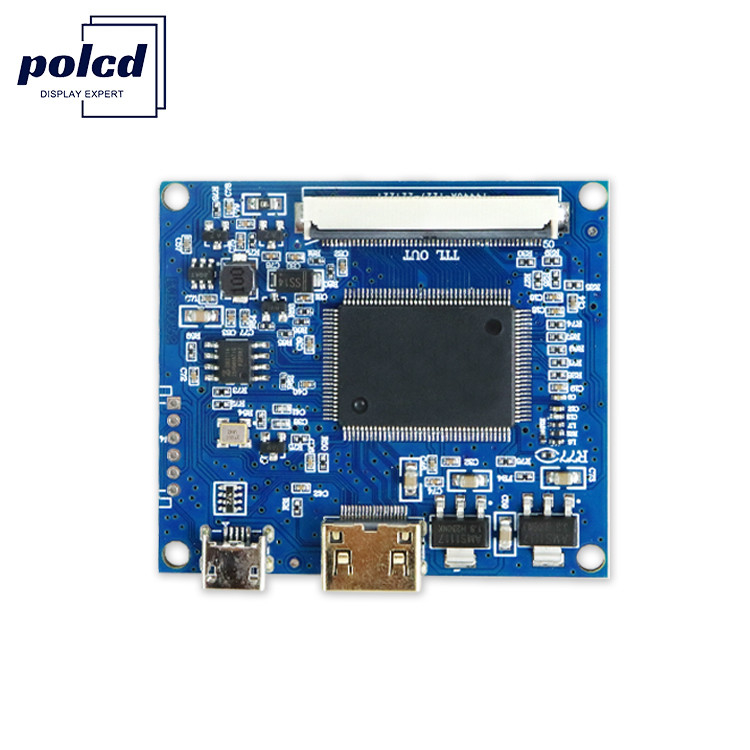

Beschreibung der Schnittstellenfunktion
| HD-MI | HD-MI-Eingang | Der HD-MI-Standard ist 1.2 |
| USB1 | Leistungsaufnahme | 5V |
| J4 | Leistungsaufnahme | 5V |
| Konzentration | Berührungsausgangsport | Direkter Zugriff auf die Bildschirm-Ecke |
| Konzentration | Ausgang des TTL-50PIN-Signals | Definitionsbezug AT070TN92 |
Eigenschaften
1. Mirco USB-Stromversorgungsschnittstelle, 5V Standardstromversorgung, muss größer als 1,5A sein.
2Es gibt keine Tasten und keine Fernbedienung, es schaltet automatisch auf den HD-MI-Kanal um.
3. 1 Kanal HD-MI-Signal-Eingang, und dieser IC unterstützt HD-MI 1.2
4HD-MI ist ein hochwertiger MINI-Goldplatten.
5Die Bildschirmoberfläche verwendet einen hochwertigen vergoldeten Steckverbinder 40PIN-AT043TN24.V.1.
6.USB-DM+DP-Signal kann extern erweitert werden.
7. Das Treiberbrett hat ein spezielles Schaltkreisdesign, das LED-Hintergrundbeleuchtung innerhalb von 10 V antreiben kann und eine maximale Leistung von 180 MA unterstützt.
9- Unterstützen Sie TTL-Signal.
Es kann gängige 40PIN 4,3 und 5 Zoll LCD-Bildschirme wie AT043TN24.V1 unterstützen
Diese Steuerungsanlage verwendet eine vollständige SMD-Technologie, wobei die entsprechenden Parameter nach Industriestandards und die Schifffahrtsstandards nach zivilen Standards konzipiert sind.
10. Dieses Fahrplättchen verwendet einen doppelseitigen vergoldeten speziellen FPC-Sitz. Der FPC unterscheidet nicht zwischen oberen und unteren Anschlüssen und kann direkt verwendet werden.
Anforderungen an Transport, Lagerung und Nutzung
1- Verwenden Sie keinen starken Druck und verändern Sie die Biegung nicht.
2. antistatisch und wasserdicht
3Relative Luftfeuchtigkeit < 80%
4Betriebstemperatur: -1 bis 60°C
5. Betriebsfeuchtigkeit: 0~40°C

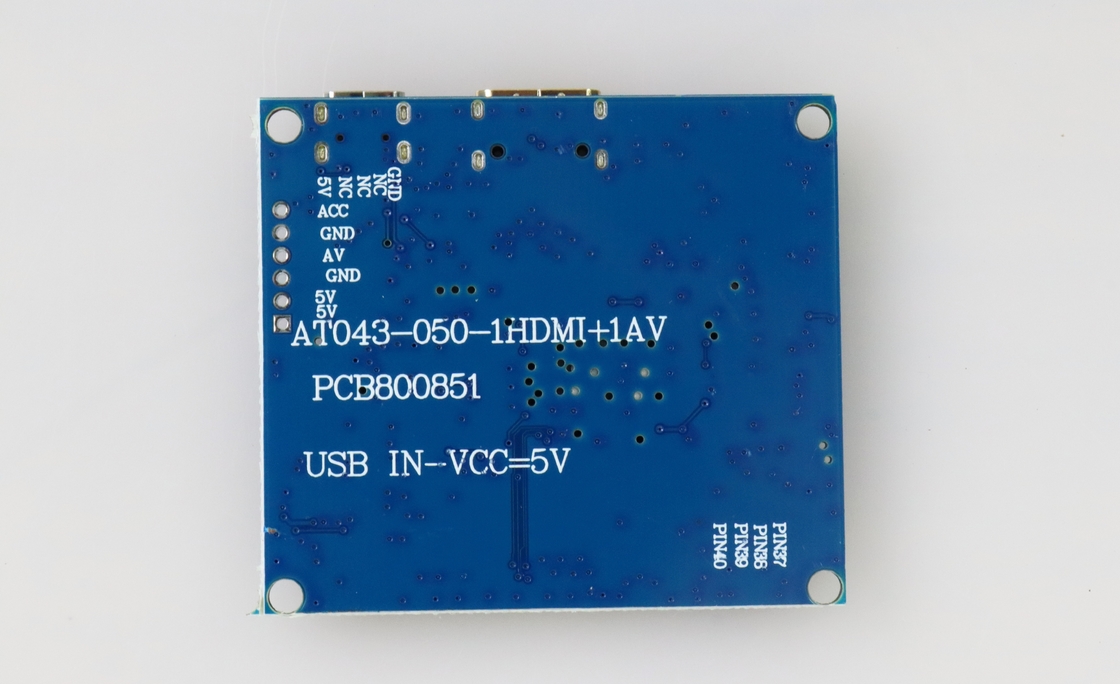

J4-IN-Stromanschluss
| 1 | +5V | Stromversorgungs-Eingangsspannung |
| 2 | D+ | USB-Signalanschluss |
| 3 | - Das ist... | USB-Signalanschluss |
| 4 | GND | GND |
| 5 | AV | Keine Funktion |
| 6 | GND | Boden |
HD-MI-Anschluss
| 1 | Mini HD-MI Standardoberfläche | Standardkabel verfügbar |
MIRCO USB-Anschluss
| 1 | Mirco USB-Standardoberfläche | Standardkabel verfügbar |
CON4 --Diese Schnittstelle unterscheidet nicht zwischen den oberen und unteren Verbindungen des LCD-Bildschirms FPC.
